油漆與底材簡(jiǎn)直的附著(zhù)力是指油漆漆膜與底材表面通過(guò)物理和化學(xué)作用結合在一起的牢靠程度。涂層附著(zhù)力是檢驗涂層性能優(yōu)劣的重要指標之一，附著(zhù)力的好壞關(guān)系到整個(gè)配套涂層的質(zhì)量，油漆只有很好的與底材之間具備良好的附著(zhù)力，才能發(fā)揮其應有的保護和裝飾效果，才能達到涂裝的目的。否則即使涂層具有很好的保護性和裝飾性，但是由于附著(zhù)力不好造成大片的脫落，也是沒(méi)有實(shí)際意義的，因此如何解決油漆與底材之間的附著(zhù)力一直是涂裝行業(yè)普遍需要解決的問(wèn)題。

  在塑料材質(zhì)中（如PP、尼龍等）由于其表面能低，極性低，附著(zhù)力性能差，油漆不能良好的附著(zhù)力底材上，導致底材表面涂裝出現掉漆等現象，在金屬材質(zhì)（如鋅合金、不銹鋼、鋁合金等）其表面噴涂橡膠漆、普通色漆、PU漆、UV漆等同樣的會(huì )由于表面附著(zhù)力性能差，導致涂裝不良掉漆問(wèn)題。

  對于解決附著(zhù)力問(wèn)題在涂裝行業(yè)中傳統的解決方法是電暈、火焰法、打磨等，具有一定的效果，但是其操作工藝較為復雜，經(jīng)過(guò)實(shí)踐由于證明，其效果也不穩定，而且會(huì )具有一定的危險性，炅盛處理劑經(jīng)過(guò)多年的發(fā)展和研究，解決塑料及金屬等材質(zhì)表面涂裝附著(zhù)力問(wèn)題從傳統過(guò)渡到了噴涂附著(zhù)力促進(jìn)劑的方式來(lái)解決，噴涂的方式簡(jiǎn)化了操作的工藝，對于不同的材質(zhì)結構，使用的不同的附著(zhù)力促進(jìn)劑，保證效果的同時(shí)，提升了生產(chǎn)的效率。在環(huán)保嚴查的時(shí)代，像尼龍處理劑等也無(wú)鹵，順應時(shí)代的發(fā)展需求。

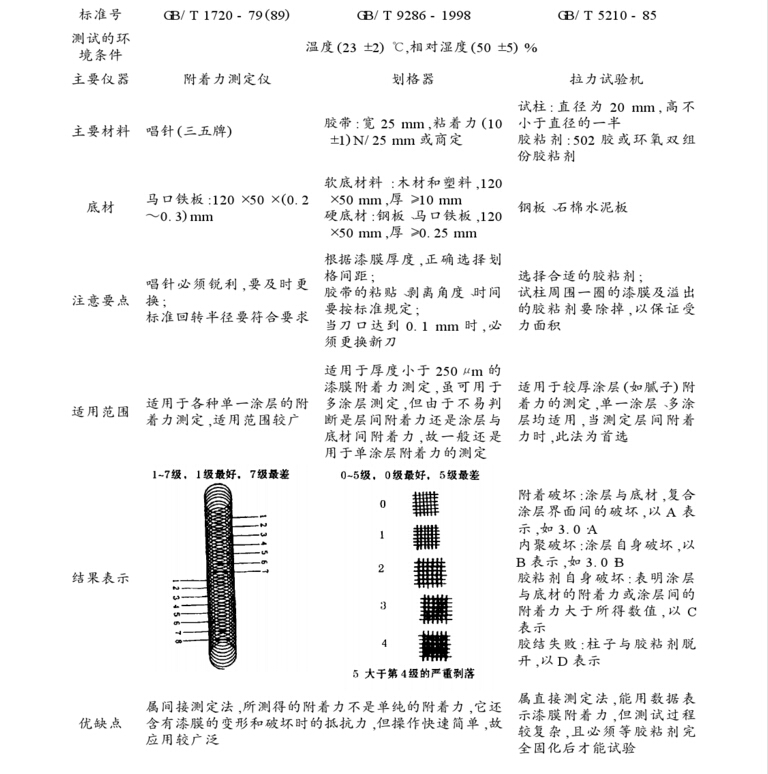

  那么除了對底材與油漆之間的附著(zhù)力進(jìn)行有效的解決之外，那么如何去測定表面涂裝附著(zhù)力的有效性及其測定的標準是怎樣的也是我們應該去注重的一個(gè)問(wèn)題，現行的漆膜附著(zhù)力測試標準有3個(gè)及GB/T 1720-79（89）、GB/T 9286-1998、GB/T-5210-85，下面就來(lái)看看這三個(gè)標準主要應用在哪些方面？

  一：GB/T 1720-79（89）《漆膜附著(zhù)力測定法》

  這個(gè)方法是將固定在一個(gè)前后可以移動(dòng)的平臺上，在平臺移動(dòng)的同時(shí)，用作圓圈運動(dòng)的唱針劃透漆膜，并能劃出重疊滾線(xiàn)的紋路，從圓滾線(xiàn)的紋路中觀(guān)察漆膜的破壞位置，以判斷附著(zhù)力的級別。

  二：GB/T 9286-1998《色漆和清漆 漆膜的劃格試驗》

  等效采用ISO 2409-1992《色漆和清漆 劃格試驗》。根據樣板底材及漆膜厚度用不同間距的劃格刀具對漆膜進(jìn)行格陣圖形切割，使其恰好穿透至底材，按漆膜從劃格區域底材上脫落的面積來(lái)判斷附著(zhù)力的級別。

  三：GB/T 5210-85《涂層附著(zhù)力的測定 拉開(kāi)法》

  采用國際標準ISO 4624-1978《色漆和清漆 附著(zhù)力的拉開(kāi)試驗法》所測定的附著(zhù)力是指在規定的速度下，在試樣的涂層上施加垂直均勻的拉力，以測定涂層間或涂層與底材間附著(zhù)力破壞時(shí)所需的力，以MPa表示。

                                   -------------------------------

  以上油漆附著(zhù)力提升方法及涂層附著(zhù)力檢測標準內容由東莞炅盛處理劑發(fā)布，轉載請注明地址：http://www.johnleksander.com/5066.html，專(zhuān)注解決塑料及金屬等材質(zhì)表面涂裝附著(zhù)力差掉漆問(wèn)題，PP底材涂裝附著(zhù)力問(wèn)題解決方案推薦：《PP塑料噴涂底漆附著(zhù)力不好怎么辦？》
